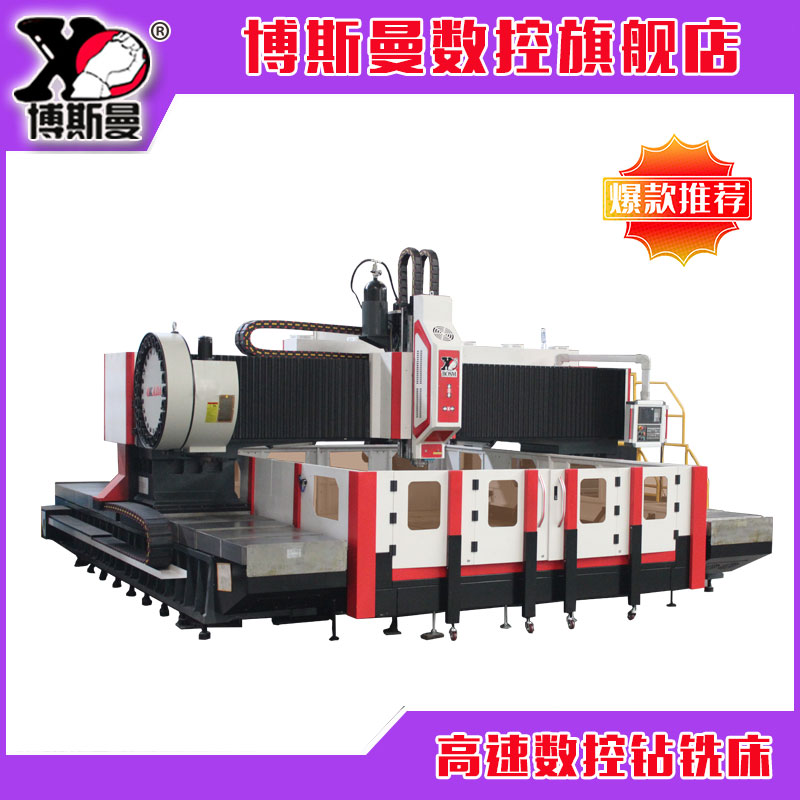

3米*3米大型數控鉆銑床系列
更新時間：2021-07-15 00:00:00
產品型號：BOSM-3030
瀏覽次數：7088
產品描述：博斯曼大型數控鉆銑床系列3米乘3米行程， 采用分體式構造， 底座與工作臺分開， 行程3/4/5/6米均可制造，主要用于法蘭、管板、閥門類、軸承類、礦山機械等大型工件的孔加工，可使用硬質合金鉆頭進行內冷高速鉆孔或高速鋼麻花鉆頭外冷鉆孔，加工過程數控，操作十分方便，能實現自動化、高精度、多品種、大批量生產。
產品詳情

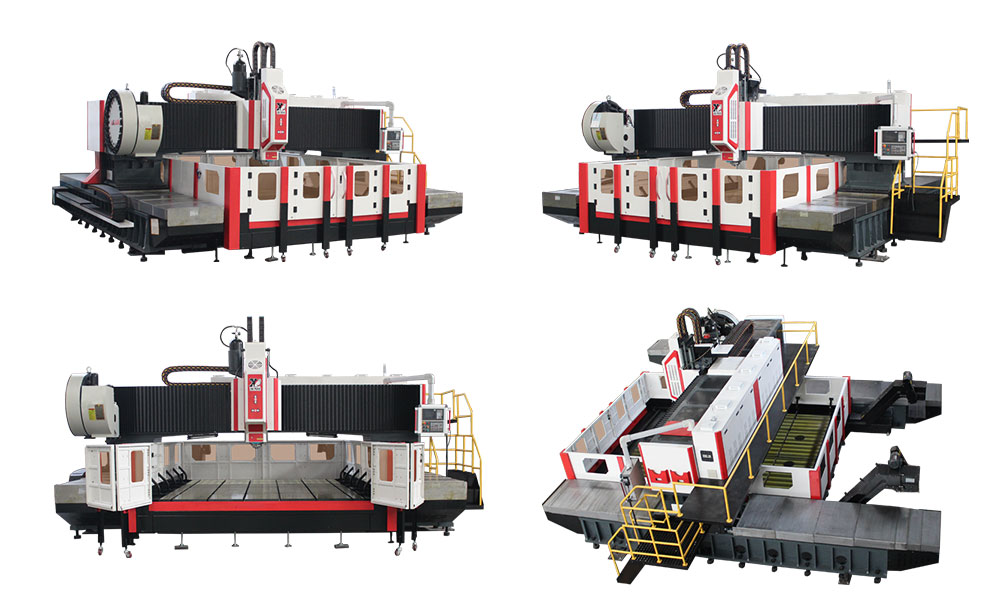

博斯曼(BOSM)大型數控高速鉆銑床系列主要用于大型平板、風電法蘭、盤類、環件等厚度在有效范圍內工件的高效鉆孔加工?？稍趩钨|(zhì)材料零件及復合材料上實現鉆通孔、盲孔。機床加工過程數字控制，操作十分方便。能實現自動化、高精度、多品種、大批量生產。為滿足不同用戶的加工需求，公司開發了多種定型產品，除常規機型外，還可根據用戶實際需求設計定制。
本設備主要有床身工作臺、移動式龍門、移動滑鞍、鉆銑削動力頭、自動潤滑裝置及防護裝置、循環冷卻裝置、數字控制系統、電氣系統等組成。滾動導軌副支撐和導向、精密絲杠副驅動，機床具有較高的定位精度和重復定位精度。
3米設備Z軸行程有600mm和1000mm可選擇，3米只做單主軸，4米以上可選擇雙主軸系列，設備詳細配置及價格請咨詢高經理 18560183992（微信同號）
床身工作臺：
床身系整體鑄造件，二次退火及震動時效處理后精加工，動靜剛性具佳，不變形。工作臺面平面上有精加工布局合理的T型槽，用于裝夾工件。床身底座上面裝有2條高精度直線導軌(兩邊共計4條)，使導軌滑塊均勻受力大大提高機床剛性跟抗拉抗壓能力，驅動系統采用AC伺服電機和精密滾珠絲杠副雙側驅動，使龍門作X軸方向移動。床身底面上分布有可調螺栓，可以方便地調整床身工作臺的水平。
移動式龍門：
移動式龍門為灰口鐵(HT250)鑄造加工，在龍門前側安裝有兩條55#超高承載力的滾動直線導軌副。一套精密滾珠絲杠副及一臺伺服電機，使動力頭滑板作Y軸方向移動，動力頭滑板上均安裝鉆削動力頭。龍門的移動是由伺服電機通過精密聯軸器帶動滾珠絲母在滾珠絲杠上的旋轉來實現。

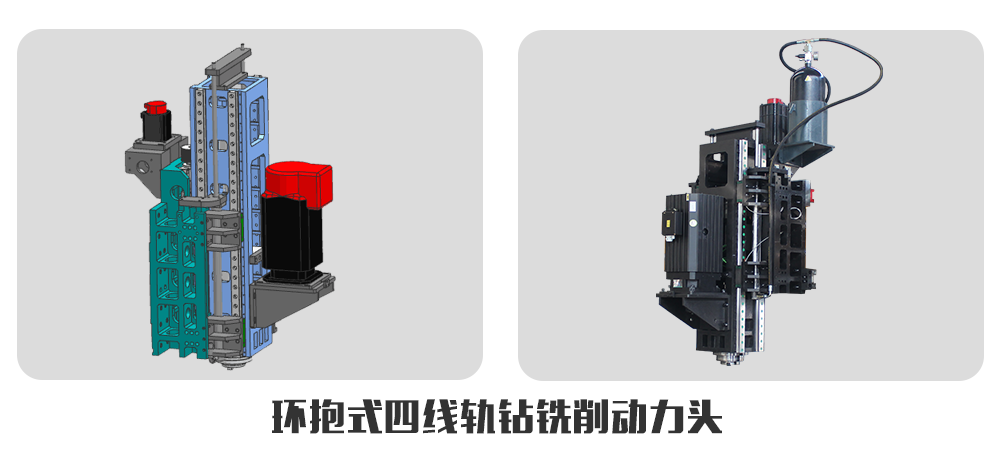

鉆削動力頭：
鉆削動力頭采用專用伺服主軸電機，通過齒形同步帶減速增加扭矩帶動專用精密主軸，主軸采用前四后二式六列日本角接觸軸承實現無級變速，主軸配置氣動換刀系統，使刀具更換快捷方便，進給為伺服電機和滾珠絲杠驅動。X、Y軸能夠聯動，采用半閉環控制，能夠?qū)崿F(xiàn)直線、圓弧插補功能。主軸端為BT50錐孔，配有意大利羅托福斯高速旋轉接頭，可使用高速U鉆中心出水加工。
600mm行程動力頭
1000mm行程動力頭
自動排屑器和循環冷卻裝置
在工作臺兩側各配有一臺自動排屑器并在端頭配置一臺過濾機，自動排屑器為平板鏈?zhǔn)?，一?cè)安裝有一臺冷卻泵，其出口用膠管與中心出水過濾系統相連，冷卻液流入排屑器，排屑器提升泵把冷卻液打入中心出水過濾系統，高壓冷卻泵再把過濾后的冷卻液循環供給主軸鉆孔冷卻用。并配有運屑小推車，運送切屑十分方便。本設備配置刀具內冷和外冷系統，采用高速鉆孔時，采用刀具內冷，輕銑時采用外部冷卻。
